CABLE DE AL AA8000 XHHW-2 MC VIAKON

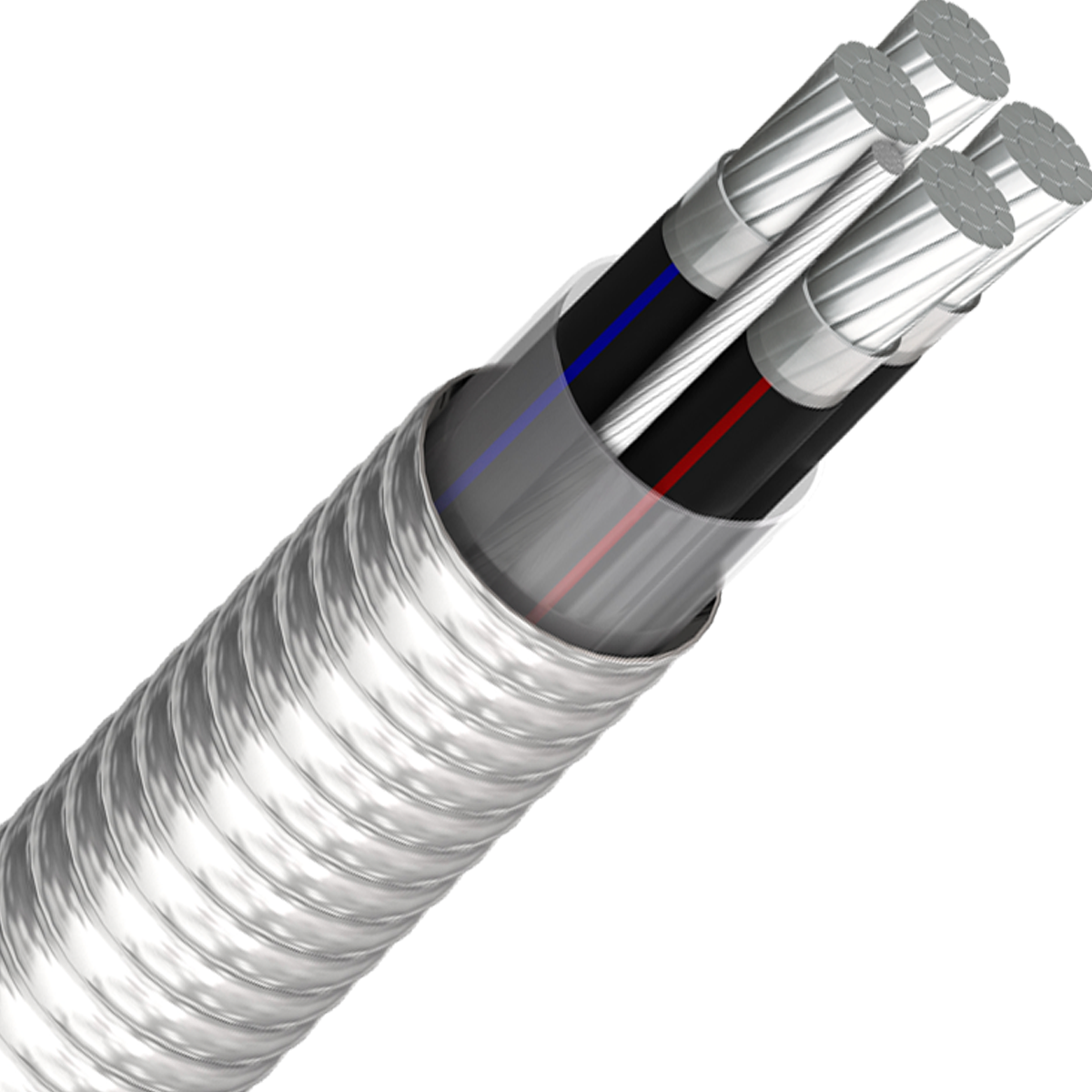

Cable de tres o cuatro conductores de aleación de aluminio AA-8176, con aislamiento individual de polietileno de cadena cruzada (XLPE), llevan un cable desnudo para puesta a tierra, rellenos para dar sección circular, cinta reunidora, armadura engargolada de fleje de aleación de aluminio.

Colores Disponibles

Gris

Empaques Disponibles

1000 M, cortes

Certificaciones

Aplicaciones

Especificaciones

Estándares y Referencias

Conocimiento

Aplicaciones

Especificaciones

Especificaciones

CABLE ALUMINIO VIAKON® MULTICONDUCTOR XHHW-2, MC-LS, 600 V, 90°C

Calibre	Área nominal de la sección transversa	Núm. de hilos	Espesor de aislamiento	Número de conductores	Calibre *	Área nominal de la sección transversal *	Diámetro exterior aprox.	Peso total aprox.	Capacidad de conducción de corriente*(Amperes)	Capacidad de conducción de corriente*(Amperes)	Capacidad de conducción de corriente*(Amperes)
AWG/ kcmil	mm²		mm		AWG	mm²	mm	kg/100m	60°C	75°C	90°C
6	13.3	7	1.14	3	6	13.3	20.9	42	40	50	55
4	21.1	7	1.14	3	6	13.3	23.4	53	55	65	75
2	33.6	7	1.14	3	6	13.3	25.4	68	75	90	100
1	42.4	19	1.40	3	4	21.1	28.8	84	85	100	115
1/0	53.5	19	1.40	3	4	21.1	30.5	97	100	120	135
2/0	67.4	19	1.40	3	4	21.1	32.6	113	115	135	150
3/0	85.0	19	1.40	3	4	21.1	35.2	113	130	155	175
4/0	107	19	1.40	3	2	33.6	38.0	161	150	180	205
250	127	37	1.65	3	2	33.6	41.6	186	170	205	230
300	152	37	1.65	3	2	33.6	45.6	214	195	230	260
350	177	37	1.65	3	2	33.6	48.1	241	210	250	280
400	203	37	1.65	3	1	42.4	50.5	268	225	270	305
500	253	37	1.65	3	1	42.4	54.7	322	260	310	350
600	304	61	2.03	3	1	42.4	60.8	382	285	340	385
750	380	61	2.03	3	1/0	53.5	66.0	461	320	385	435

* Conductor de puesta a tierra

Basada en la Tabla 310-15 (b) (16) de la NOM-001-SEDE para una temperatura ambiente de 30°C.

Nota: Las dimensiones y pesos están sujetos a tolerancias de manufactura.

CABLE ALUMINIO VIAKON® MULTICONDUCTOR XHHW-2, MC-LS, 600 V, 90°C

Calibre	Área nominal de la sección transversal	Núm. de hilos	Espesor de aislamiento	Número de conductores	Calibre *	Área nominal de la sección transversal *	Diámetro exterior aprox.	Peso total aprox.	Capacidad de conducción de corriente*(Amperes)	Capacidad de conducción de corriente*(Amperes)	Capacidad de conducción de corriente*(Amperes)
AWG/ kcmil	mm²		mm		AWG	mm²	mm	kg/100m	60°C	75°C	90°C
6	13.3	7	1.14	4	6	13.3	23.7	51	32	40	44
4	21.1	7	1.14	4	6	13.3	25.6	65	44	52	60
2	33.6	7	1.14	4	6	13.3	28.3	85	60	72	80
1	42.4	19	1.40	4	4	21.1	32.7	107	68	80	92
1/0	53.5	19	1.40	4	4	21.1	34.1	124	80	96	108
2/0	67.4	19	1.40	4	4	21.1	36.1	145	92	108	120
3/0	85.0	19	1.40	4	4	21.1	38.8	172	104	124	140
4/0	107	19	1.40	4	2	33.6	42.6	209	120	144	164
250	127	37	1.65	4	2	33.6	47.2	243	136	164	184
300	152	37	1.65	4	2	33.6	50.3	279	152	184	208
350	177	37	1.65	4	2	33.6	53.1	315	168	200	224
400	203	37	1.65	4	1	42.4	55.8	351	180	216	244
500	253	37	1.65	4	1	42.4	60.5	423	208	248	280
600	304	61	2.03	4	1	42.4	67.3	505	228	272	308
750	380	61	2.03	4	1/0	53.5	73.1	611	256	308	348

* Conductor de puesta a tierra

Basada en la Tabla 310-15 (b) (16) de la NOM-001-SEDE para una temperatura ambiente de 30°C.

Nota: Las dimensiones y pesos están sujetos a tolerancias de manufactura.
