Aplicaciones
Aplicaciones

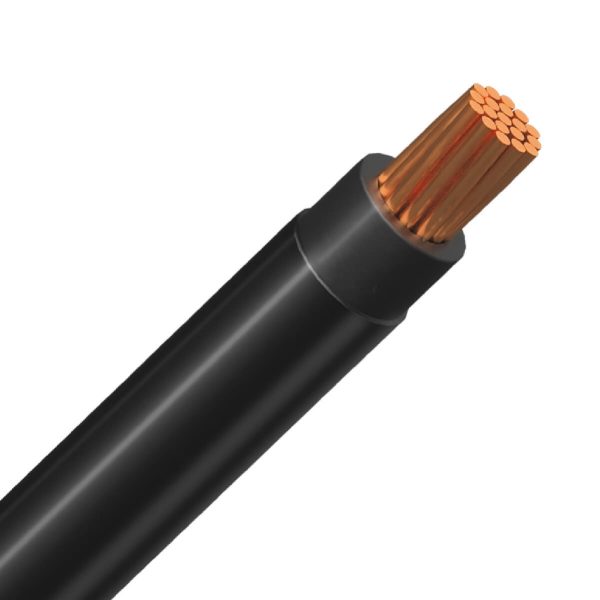

- Los alambres y cables THWN-2
- THHN, MTW, AWM son productos de uso general usados en sistemas de distribución de baja tensión e iluminación.
- Por su excelente comportamiento a los aceites y químicos es adecuado para instalarse en gasolineras y refinerías.
Especificaciones
Especificaciones
| Calibre | Calibre
| Número de
hilos | Espesor
nominal del
aislamiento | Espesor
nominal
de nylon | Diámetro exterior
aproximado | Peso total
aproximado
| Capacidad de conducción de
corriente*
Amperes | Capacidad de conducción de
corriente*
Amperes | Capacidad de conducción de
corriente*
Amperes |
|---|
| AWG | mm² | 1 | mm | mm | mm | kg / 100m | 60°C | 75°C | 90°C |
| 14 | 2.08 | 1 | 0.38 | 0.10 | 2.7 | 3.0 | 20 | 20 | 25 |
| 12 | 3.31 | 1 | 0.38 | 0.10 | 3.2 | 4.0 | 25 | 25 | 30 |
| 10 | 5.26 | 1 | 0.51 | 0.10 | 4.0 | 6.0 | 30 | 35 | 40 |
Estándares y Referencias
Estándares y Referencias
- UL 83 Thermoplastic-Insulated wires and cables.
- UL 758 Appliance Wiring Material.
- UL 1063 Machine-Tool Wires and Cables.
- UL 2556 Wire and Cable Test Methods.
- ASTM B3 Soft or Annealed Copper Wire.
- ASTM B8 Concentric -Lay-Stranded Copper Conductors.
- ASTM B787 19 Wire Combination Unilay – Stranded Copper Conductors.
- Nema WC70 Power Cables Rated 2000 Volts or Less for the Distribution of Electrical Energy.
- NFPA 70 National Electrical Code (NEC).
- NTC 1332 Alambres y Cables con Aislamiento Termoplástico.
- Directiva RoHS 2011/65/EU Restricción a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y electrónicos.
