Cable Armorflex, mejorando la instalación

Actualmente en el campo de la construcción es muy importante la disminución de los tiempos de instalación y los costos asociados, esto por la incesante obligación de los constructores e instaladores de entregar los proyectos en el menor tiempo y al menor costo posible; sin sacrificar la seguridad y calidad de las instalaciones.

VIAKON, fabricante de conductores eléctricos para baja, media y alta tensión, buscando siempre aumentar la eficiencia y la facilidad de instalación de nuestros conductores, ha introducido recientemente al mercado costarricense el cable armado ARMORFLEX tipo MC, un multiconductor con cables internos tipo THHN/THWN-2 cableados; compuestos de 2, 3 ó 4 conductores de línea más un conductor para puesta a tierra; estos conductores se fabrican en calibres 14, 12, 10, 8 y 6 AWG. El conjunto lleva una cinta mylar sobre los conductores y una cubierta metálica engargolada de aluminio, la cual además de brindar la protección mecánica necesaria, sustituye la tubería para la instalación eléctrica. Este cable como conjunto está certificado bajo norma UL-1569 (número de file: E130093), además los conductores individuales están certificados bajo la norma UL-83 (número de file: E95989) y está fabricado para operar hasta tensiones de 600 Vac, tal y como lo solicita el Código Eléctrico de Costa Rica para la Seguridad de la Vida y la Propiedad (NEC NFPA-70).

El ARMORFLEX, al salir ensamblado desde la fábrica cumple con la identificación de los conductores internos por medio de los colores recomendados para instalaciones fijas. Con esto facilitamos aún más el uso del cable ARMORFLEX durante su instalación. La identificación que se utiliza es la siguiente:

2C + tierra: negro, blanco y verde

3C + tierra: negro, blanco, rojo + verde

4C +tierra: negro, blanco, rojo, azul + verde.

Debido a las ventajas que presenta este conductor y su gran uso en países como Estados Unidos y México, se decide incluirlo en el portafolio de productos en Costa Rica y próximamente en el resto de Centroamérica, a sabiendas de los grandes beneficios que traerá al sector constructivo costarricense para proyectos de tipo residencial, industrial y comercial.

¿En dónde se puede instalar el ARMORFLEX?

La aplicación típica del ARMOFLEX tipo MC, es el alambrado de edificios y construcciones: tales como centros comerciales, hoteles, hospitales, cines, teatros y oficinas. Comúnmente se ubica dentro de paredes y techos falsos (ver figura 1). Los lugares de uso permitidos, según el código eléctrico vigente en el país, se mencionan dentro del artículo 330 del Código Eléctrico NEC (NFPA-70); en él se destacan los siguientes:

Se puede utilizar para circuitos de fuerza, alumbrado, control y señalización.
Circuitos ramales.
Se utiliza en interiores y exteriores.
En lugares secos y recubiertos con mampostería.
Se puede utilizar en canastas portacables, como se ve en la figura 2.

Es apto para la conexión desde las cajas de derivación hasta las lámparas colgantes y otros sistemas de iluminación.

Cuando se requiere colocar los cables tipo MC directamente enterrados o inmersos en concreto, el NEC solicita que se debe incluir un revestimiento o medio contra la corrosión, por lo tanto; en VIAKON les colocamos un recubrimiento de PVC para este tipo de aplicaciones. Lo cual incrementa la gama de aplicaciones para el ARMORFLEX en las instalaciones eléctricas.

Figura 1. Aplicación típica del armorflex.

Ahora bien, los usos no permitidos para estos cables, son los que pueden provocarle un daño físico al conjunto o exponerlo a condiciones corrosivas.

¿Qué beneficios de instalación presenta el ARMORFLEX?

Entre los beneficios que presenta, destacan: Hacer 3 pasos en uno solo: tubería, sondeo y colocación del cable; ya que al salir ensamblado desde la fábrica, puede instalarse directamente y evitar hacer cada paso por separado. Figura 1.

Su empaque en rollo y su peso liviano, permiten que el instalador lo manipule sin dificultad ni ayuda adicional, tal y como se aprecia en la figura 5.

Hay una gran reducción de costos de mano de obra con el ARMORFLEX, por el hecho de que sólo se debe cortar y conectar en los extremos. A diferencia del sistema tradicional que conlleva mucho más trabajo y tiempo por parte del instalador.

Además, al poseer una cubierta no rígida, presenta un alto grado de flexibilidad, lo que permite hacer dobleces que serían imposibles con la tubería rígida tradicional.

La instalación del cable brinda un acabado profesional y seguro en un menor tiempo, al compararlo con el sistema tradicional de tubería más conductores.

Así mismo, hay una reducción del desperdicio de materiales, ya que el ARMORFLEX viene ensamblado completo desde la fábrica.

Otra ventaja es que se eliminan los posibles daños a los aislamientos de los cables durante el proceso de instalación, ya que con el ARMORFLEX, se corta la armadura en los extremos y se asegura que en el trayecto los cables no sufran daño por fricción con la tubería u otros elementos.

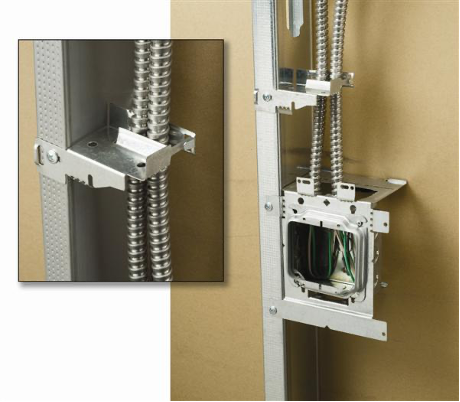

Figura 3. Soporte y conexión en caja rectangular.

¿Qué aspectos se deben consideran para la instalación del ARMOFLEX?

En cuanto a la instalación, tal y como sucede para todos los elementos de una instalación eléctrica, deben estar certificados por organismos internacionales reconocidos; por lo tanto, los conectores, gasas, cajas y tubería, deberán estar listados por UL, CSA, ANCE, etc. Además el ARMORFLEX deberá fijarse a distancias no mayores a los 1.8 m con soportes tales como: abrazaderas, grapas, soportes colgantes, entre otros; para asegurar que el cable quede debidamente fijo. Ver Figura 3 y 4.

La presentación del ARMORFLEX para el mercado costarricense es de rollos de 100m y carretes de 305m; lo cual le permite al instalador trasladarlo y manipularlo sin dificultad ni ayuda adicional. Una vez más VIAKON revoluciona el mercado, agregando tecnología a las instalaciones eléctricas y beneficiando al instalador con un producto fácil de colocar, que reduce los costos y los tiempos de entrega de los proyectos; agregando calidad y seguridad al sistema eléctrico.

Finalmente, te recordamos descargar nuestra aplicación para cálculo de cables de baja tensión disponible para equipos APPLE y ANDROID, búscala como “Capacidad de conducción Viakon”.
