THHN en carrete-caja ¡Agilizando la instalación!

Hoy día, en el sector de la construcción, persiste la necesidad de que los fabricantes a nivel mundial, brinden soluciones integrales que faciliten todo el proceso a los usuarios de sus respectivos productos. Este enfoque se aprecia en productos como tableros, conectores, tuberías, interruptores, tomacorrientes, y por supuesto los conductores eléctricos. Es por esto que VIAKON, fabricante de cables para baja, media y alta tensión, no se ha quedado atrás en esta vertiente y por ende, decide involucrarse en la búsqueda por dar facilidades a los instaladores en la parte del empaque del cable.

Esta tendencia de mejorar los sistemas con que los instaladores manejan el cable, se viene desarrollando desde hace mucho tiempo en mercados como el estadounidense y mexicano. Por ende VIAKON decide involucrar al comercio costarricense el nuevo empaque caja-carrete en las presentaciones de 100m de cables THHN en su calibre 12 AWG. Es importante recordar que los cables THHN VIAKON están certificados bajo la norma de cables con aislamiento termoplástico UL-83 (número de file: E95989) y están fabricado para operar hasta tensiones de 600 Vac, tal y como lo solicita el Código Eléctrico de Costa Rica para la Seguridad de la Vida y la Propiedad (NEC NFPA-70).

Esta nueva presentación de los cables THHN 12 AWG, en los colores típicos; a saber: blanco, rojo, negro, azul, verde, y en caso de ser necesario en coloraciones especiales, viene con los tradicionales 100m de cable, en una caja más compacta que el sistema tradicional.

Cómo se utiliza esta nueva presentación?

La forma de utilizarla es sumamente sencilla, ya que desde su ensamblaje en la fábrica, se dejan orificios marcados en la caja. A manera de resumen, se explica cómo usar la caja.

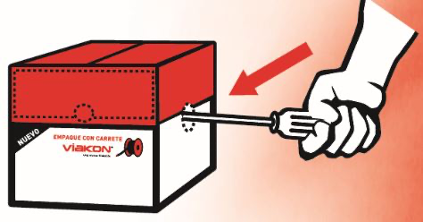

En los laterales de la caja, vienen 2 agujeros preformados, estos se deben atravesar con un desatornillador largo o tubo de ½“, de aproximadamente 15 cm de largo, esto para que el carrete pueda girar de manera libre, apoyado únicamente sobre los orificios. (Ver Figura 1)

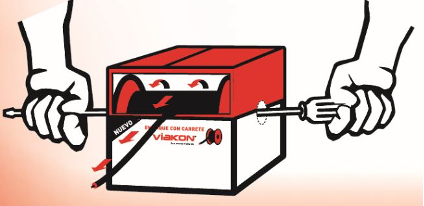

Posteriormente se debe desprender la tapa frontal de la caja, ya que por este sector, será por donde salga el cable. Y finalmente jalar la punta visible del cable e instalar (Ver Figura 2).

Adicionalmente, si sólo se quisiera utilizar el carrete; también es posible, nada más se desprenden la superficie superior de la caja y se retira el carrete para su uso directo.

¿Qué beneficios presenta este nuevo empaque?

Con esta nueva presentación, se busca dar beneficios tangibles al instalador, tales como:

Facilitar la acción de jalado del cable dentro del empaque, ya al estar enrollado en un carrete, cuando es jalado, el movimiento giratorio del carrete hace que salga más fácil el cable.
Evitar que el cable se enrede en la caja, ya que el carrete, solo permite que el cable se desplace en un sentido.
Capacidad de jalar de manera simultánea varios conductores desde el suelo, ya que con este tipo de empaque, se colocan las cajas necesarias en el suelo, se sacan todas las puntas, se unen, y a partir de eso se pueden jalar todas como conjunto, sin necesidad de estar colocando las cajas tradicionales en las escaleras, para poder llegar a los cielorrasos.
En caso de no querer utilizar la caja, solamente se retira el carrete del empaque, este caso funciona mucho cuando se tiene maquinaría especial para jalados de cables en carretes.

Una vez más, VIAKON, con su enfoque innovador, brinda facilidades únicas al mercado eléctrico costarricense, reduciendo esfuerzos en el instalador y tiempos de instalación en la obra; todo esto sin sacrificar la calidad y seguridad del sistema eléctrico.
